소리, 마이크, 앰프, EQ를
눈과 손으로 이해하기

• 1장 파형 슬라이더: 주파수를 끝까지 올렸다 내리며 “파도가 촘촘해지죠?”
• 진폭 슬라이더: “파도 높이만 커지고 촘촘한 정도는 그대로죠? 음높이는 그대로인데 커진 겁니다.”
• 가청 범위 막대: “20Hz에서 20,000Hz. 나이가 들면 위쪽부터 줄어듭니다.”
• 시간이 남으면 위상 한 줄 정리 콜아웃만 읽어준다.

dB는 절대 음량 단위가 아니다 — 기준값 대비 비(比)를 로그로 나타낸 상대 표현이다. 공기 중 음압 기준이면 dB SPL, 디지털 최대 레벨 기준이면 dBFS(0을 넘으면 클리핑), 아날로그 기준 전압이면 dBu·dBV. 이 자료의 “소리가 커진다”는 주로 dB SPL 맥락이다. 강의에서는 “기준이 있어야 뜻이 정해지는 단위” 한 문장까지만 말한다.

파장·거리 — 주파수가 낮을수록 파도 한 개의 길이(파장)가 길다. 저음이 벽을 돌아 넓게 퍼지고 고음이 직진성이 강한 이유 중 하나다. 나중에 스피커를 어디에 두느냐 이야기로 이어진다.

소리를 “보는” 세 가지 도구 — ① FFT 스펙트럼: 시간축 파형을 분해해 “어떤 주파수가 얼마나 섞였는지”를 막대로 본다. ② RTA(실시간 분석기): 지금 공간에 울리는 소리의 주파수 구성을 실시간으로 보여주는 계기판. ③ Transfer Function(전달함수): 스피커에 넣은 신호와 마이크로 측정한 결과를 비교해 그 공간·시스템이 신호를 어떻게 바꾸는지(입력 대비 출력)를 보여준다. 셋 다 같은 소리를 다르게 보여줄 뿐, 도구가 다르다고 소리가 달라지지 않는다.

위상 — 두 파동이 같은 타이밍(0°, 동상)으로 만나면 더해져 커지고, 정확히 반대 타이밍(180°, 역상)으로 만나면 상쇄되어 줄어든다. 스피커 두 대의 거리나 도착 시간이 조금만 달라도 주파수별 위상차가 생겨 특정 대역만 커지거나 줄어든다. 6장의 모노 합성, 스피커 장의 극성(+/−) 이야기와 같은 원리다.

• 2장 전체 신호 경로 인포그래픽을 띄우고 범례의 네 가지 색을 먼저 읽는다.
• ‘① 패시브 경로 따라가기 ▶’를 누르면 단계가 순서대로 켜진다. 이어서 ‘② 액티브 경로 따라가기 ▶’를 눌러 두 갈래를 대비시킨다.
• ‘믹서 입력 · 프리앰프(GAIN)’ 단계를 한 번 클릭해 “문제가 생기면 여기 확인” 목록이 나오는 것을 보여준다. “오늘 문제가 생기면 여기를 눌러 보시면 됩니다.”
• 아래 5단계로 줄인 큰 그림에서 전체 흐름 재생 ▶도 한 번 눌러 준다(시간 없으면 생략).

16단계 전체 경로(발표 화면의 3D 사진 체인과 같은 순서) — ① 소리(공기 진동) → ② 마이크 캡슐(여기부터 마이크 레벨) → ③ XLR 마이크 케이블 → ④ 믹서 입력·프리앰프(GAIN)(여기서 라인 레벨로) → ⑤ HPF·EQ → ⑥ 채널 페이더 → ⑦ MAIN MIX·메인 출력(LINE OUT). 여기서 두 갈래 — ① 패시브: LINE OUT → 라인 케이블 → 외장 파워앰프 INPUT → 스피커 레벨로 증폭 → 스피커 케이블(SpeakON) → 패시브 스피커. ② 액티브: LINE OUT → 밸런스 XLR/TRS → 스피커 내장 파워앰프(스피커에 AC 전원 필요) → 드라이버.

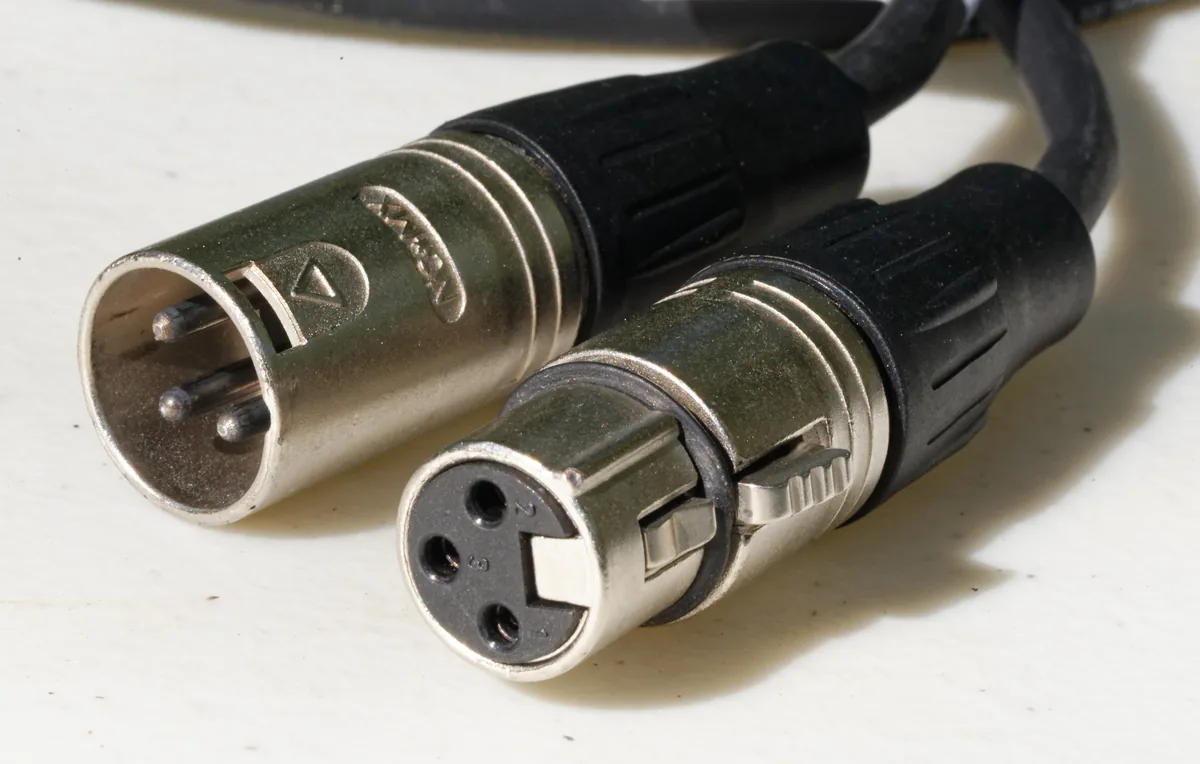

XLR 커넥터 실물 점검법 — 핀이 튀어나온 쪽이 수(male), 구멍이 뚫린 쪽이 암(female). 신호는 수 → 암 방향으로 흐르므로 마이크의 수 커넥터에 케이블의 암 커넥터를 꽂는다. 접점 3개는 신호 두 가닥 + 접지 한 가닥의 밸런스 연결이라 케이블이 길어져도 잡음에 강하다. 암 커넥터의 걸쇠가 딸깍 잠겨야 예배 중에 빠지지 않고, 뺄 때는 걸쇠를 누르고 뽑는다.

습관 한 줄 — 단계마다 “들어간 신호와 나온 신호가 원하는 만큼만 달라졌는가”를 묻는다. 원치 않게 커지거나, 찌그러지거나, 특정 대역이 사라졌다면 그 단계가 범인이다.

• 실물 마이크를 돌려가며 보여준다. 단일지향(SM58류), 초지향, 무지향/핀마이크, 가능하면 콘덴서까지. 뒤판 그릴 모양과 옆면의 구멍(포트)을 직접 보게 한다.
• 라이브 시연: 마이크를 켜고 정면에서 말하다가 → 90° 옆에서 → 뒤에서 말한다. “같은 목소리인데 소리가 줄죠?”
• 피드백 시연(중요): 마이크를 스피커 쪽으로 천천히 돌려 삐 소리가 나기 직전까지만 간다. 바로 방향을 되돌리며 “이게 그 소리입니다.”
• 근접효과 시연: 마이크에 입을 바짝 붙이고 말한다. “저음이 확 붙죠? 이게 근접효과입니다. 라디오 DJ 목소리가 이래서 두꺼운 겁니다.”
• 화면에서 3장 지향성 패턴 4개 버튼을 차례로 눌러 모양을 보여준다. 특히 초지향에서 뒤쪽 작은 로브를 손가락으로 짚어준다.
• 거리·각도 슬라이더를 움직이며 피드백 위험 배지가 바뀌는 걸 보여준다. 패턴을 초지향으로 바꾸면 정후방 기준 위험이 올라가는 것도 함께 확인.

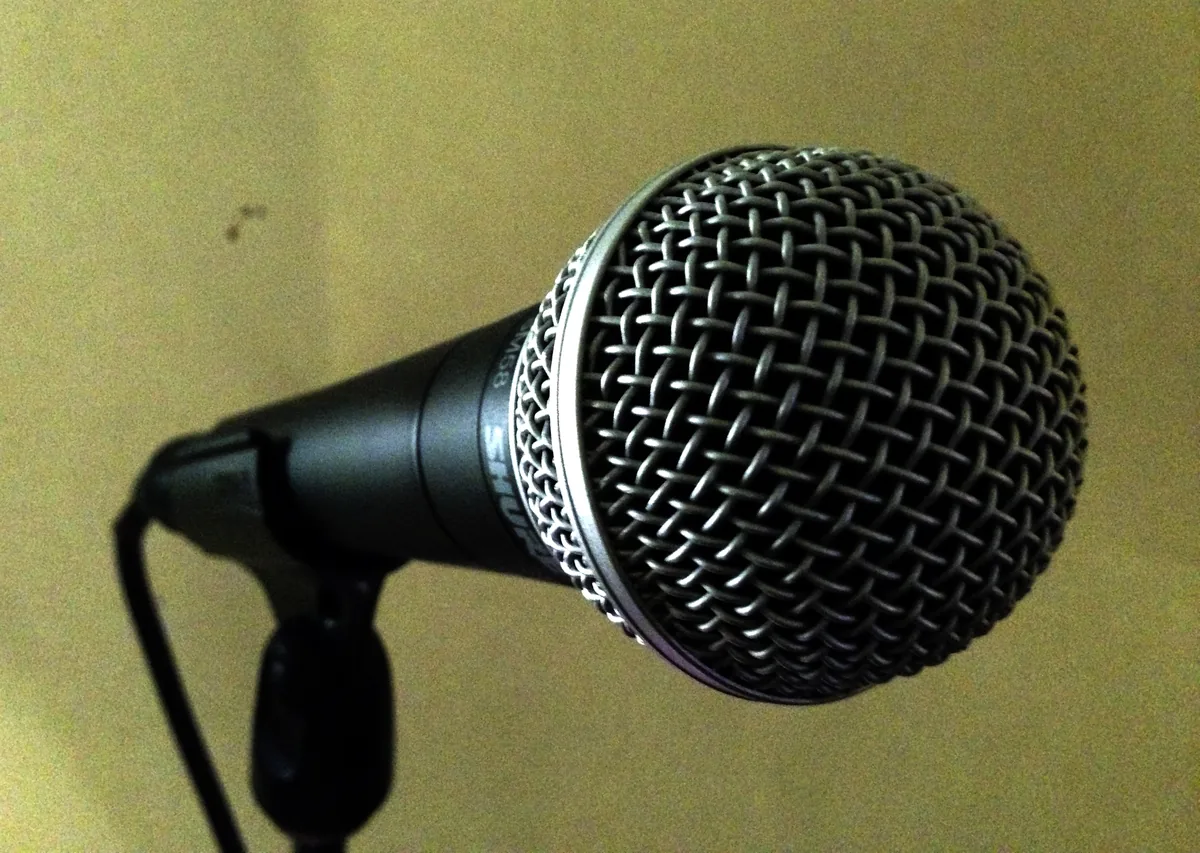

다이내믹 마이크 — 튼튼하고 큰 음량·습기에 강하다. 별도 전원이 필요 없어 라이브 보컬이나 앰프 마이킹에 흔히 쓰인다. 민감도는 상대적으로 낮다. 그릴을 손으로 감싸 쥐면 지향성이 무너져 피드백 위험이 크게 올라간다 — 몸통을 잡게 한다.

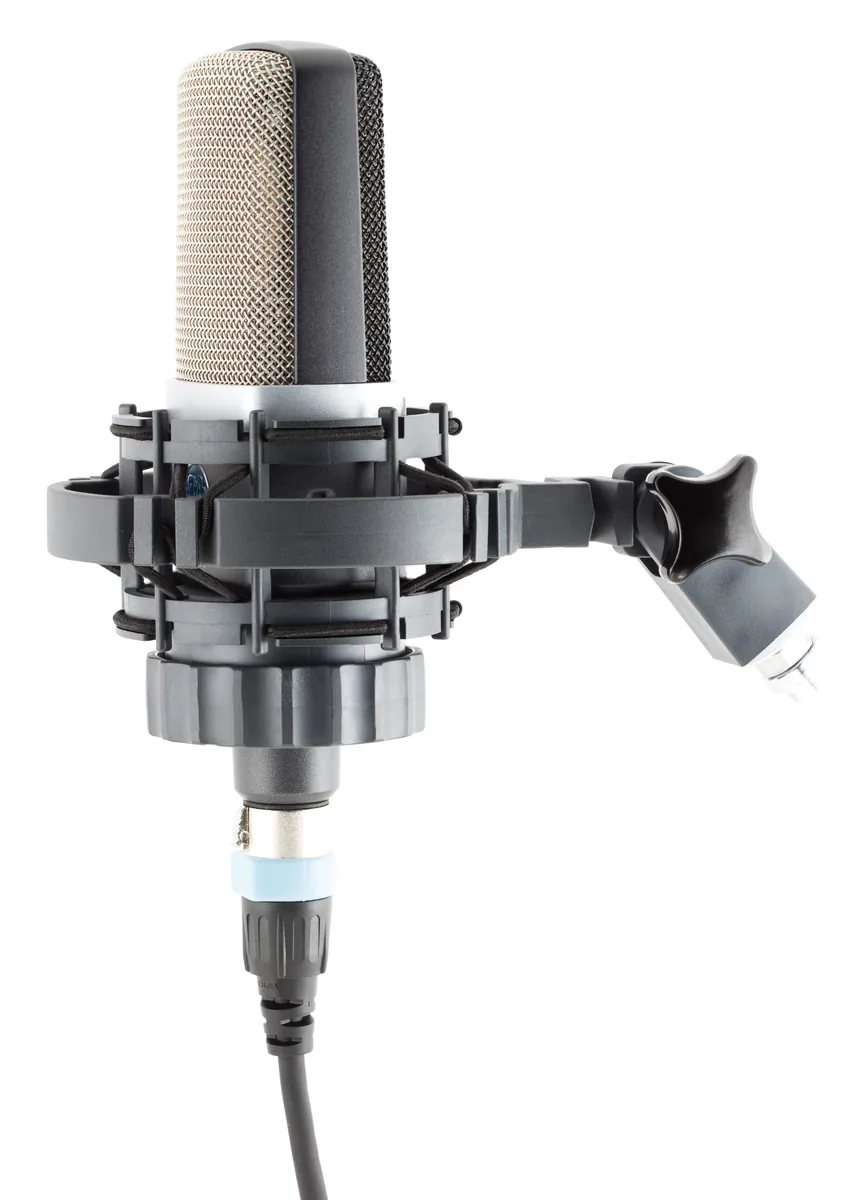

콘덴서 마이크 — 섬세하고 넓은 주파수 반응. 내부 회로를 위해 별도 전원이 필요한데, 라이브·스튜디오의 전문 모델 다수는 믹서가 보내는 팬텀파워(48V)를 쓰지만 건전지 내장형·USB 전원형·자체 전원부를 쓰는 진공관 모델처럼 전원 방식은 모델마다 다르다. 충격·습기에 상대적으로 약하다. 쇼크마운트는 스탠드를 타고 올라오는 진동·발소리를 줄여 준다.

단일지향과 초지향의 결정적 차이 — 초지향(슈퍼카디오이드)은 정면을 더 좁게 조여 주변 소리를 덜 받지만 후면(180°)에 작은 감도 로브가 남는다. 그래서 무대 모니터가 마이크 바로 뒤에 있으면 초지향이 오히려 불리하고, 모니터를 마이크 좌우 뒤쪽(대각선)에 두면 초지향의 널을 활용할 수 있다. 화면에서 패턴을 바꾸며 정후방 기준 피드백 위험 배지가 달라지는 것을 보여준다.

근접효과·팝노이즈 — 마이크에 가까이 갈수록 저음이 붙는 것이 근접효과다(라디오 DJ 목소리가 두꺼운 이유). 파열음 “ㅍ, ㅂ”의 팝노이즈는 팝필터를 쓰거나 마이크 각도를 살짝 틀어 줄인다.

팬텀파워 안전 순서 — 케이블을 먼저 연결하고, 페이더를 내린(뮤트한) 뒤에 +48V를 켠다. 끌 때는 페이더를 내리고 +48V를 끈 다음 분리한다. 정확한 절차는 장비 매뉴얼을 따른다.

• DI 장을 열어 단자 도해를 보여주며 INPUT → XLR OUT, INPUT → THRU 두 갈래를 손으로 짚는다.

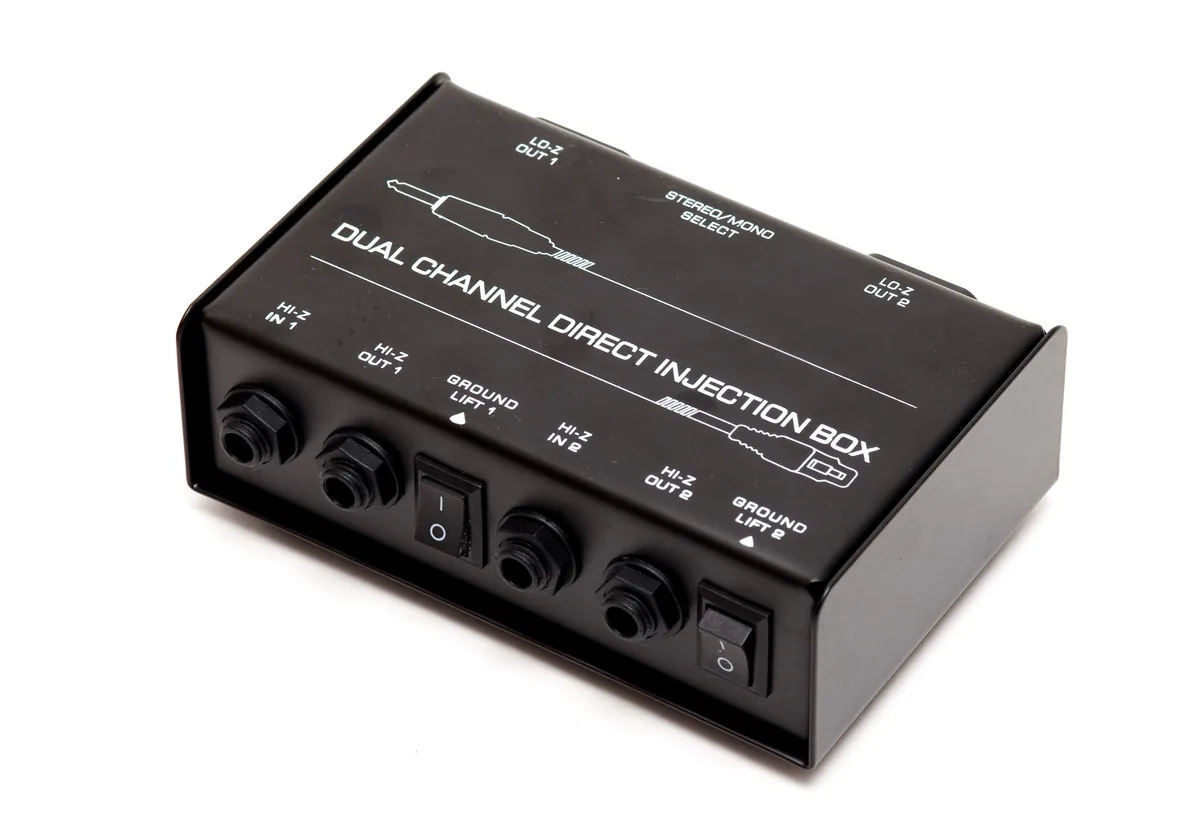

• 실물 DI가 있다면 들고 다니며 HI-Z IN / HI-Z OUT / LO-Z OUT / GROUND LIFT 글자를 직접 읽게 한다. 없으면 2채널 DI 사진을 확대해서 보여준다.
• “실제 사용 예시” A) 어쿠스틱 기타와 D) DI 유무 비교 두 카드만 보여준다. B·C는 “복습 때 보시라”고 넘긴다.

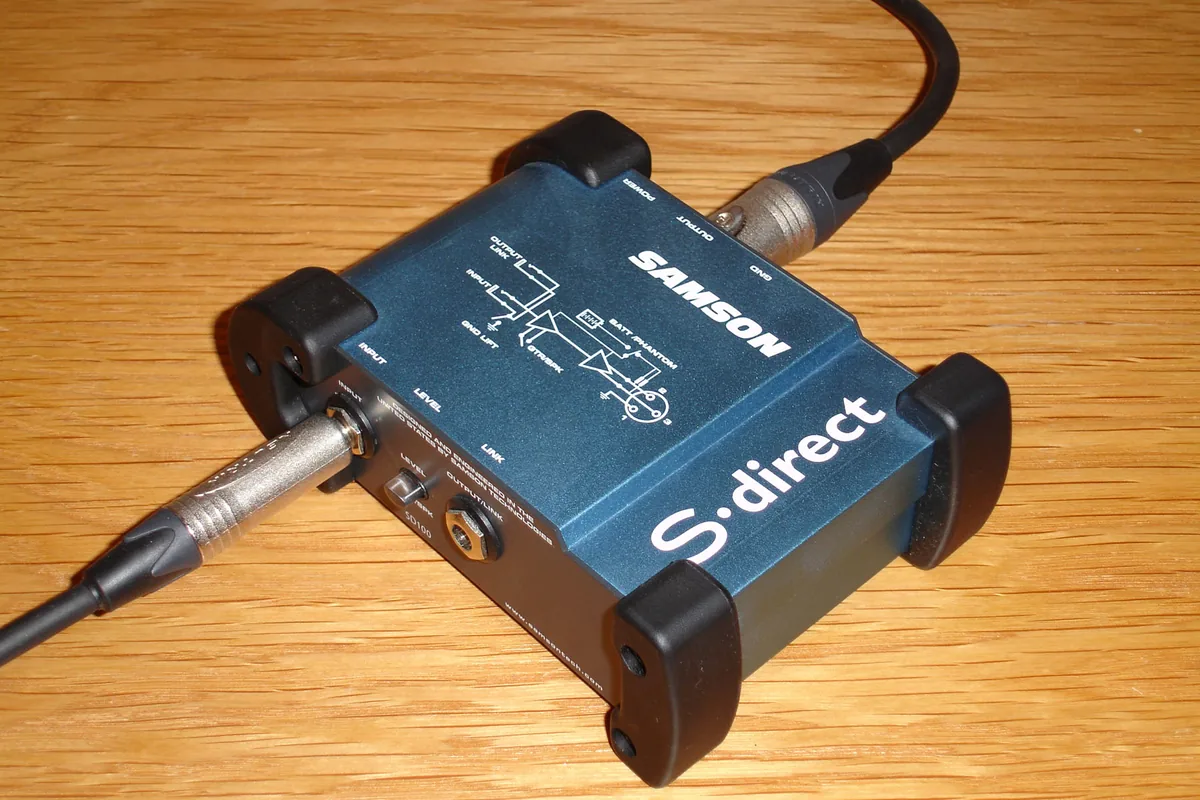

DI 박스란 — 악기·재생기기의 언밸런스·높은 임피던스(Hi-Z) 신호를 긴 케이블에 유리한 밸런스·낮은 임피던스(Lo-Z)의 마이크 레벨로 바꿔 믹서 MIC 입력으로 보내는 장치. 필요한 이유 세 가지 — ① 언밸런스 케이블은 길수록 주변 전기 잡음을 그대로 받는다. ② 악기의 높은 출력 임피던스 + 긴 케이블 = 고음이 둔해진다. ③ 무대와 음향실의 전원 계통이 달라 생기는 그라운드 루프 험(웅−)을 GROUND LIFT로 끊을 수 있다.

패시브 DI와 액티브 DI — 패시브: 전원 필요 없음, 트랜스 방식이 흔함, 입력 임피던스는 액티브보다 낮은 편, 출력이 충분히 센 소스(액티브 픽업 베이스·키보드·재생기기)에 잘 맞고 관리가 편하다. 액티브: 9V 배터리·+48V·어댑터 중 모델이 정한 전원이 필요하고 내부에 증폭 회로가 있어 입력 임피던스를 매우 높게 만들 수 있다. 출력이 약하고 높은 입력 임피던스가 필요한 패시브 픽업 악기에 유리한 경우가 많다. “패시브 픽업이면 무조건 액티브 DI” 같은 규칙으로 외우지 말 것 — 소스의 출력 크기·임피던스와 DI 모델 사양에 따라 다르므로 교회에 있는 DI로 실제 연결해 보고 소리와 잡음을 확인하는 것이 가장 확실하다.

연결 예시 A) 어쿠스틱 기타 · 베이스 — 악기 → 짧은 악기 케이블(3m 이내) → DI INPUT(PAD 0dB부터) → DI XLR OUT → 믹서 MIC IN(GAIN으로 레벨). 동시에 DI THRU/LINK → 무대 악기 앰프로 연주자가 듣는 소리를 돌려준다. 험이 나면 GROUND LIFT를 반대로, 찌그러지면 PAD −20dB 또는 GAIN을 줄인다.

연결 예시 B) 키보드 스테레오 — L·R은 서로 다른 신호이므로 DI도 2채널이 필요하다(2채널 DI 1대 또는 1채널 DI 2대). 키보드 OUT L → DI 채널1 → 믹서 채널1(PAN 왼쪽), OUT R → DI 채널2 → 믹서 채널2(PAN 오른쪽). 키보드 출력은 센 편이라 PAD를 먼저 쓰거나 키보드 볼륨을 조금 내린다. 회중석 전체에 들려줄 때는 두 채널을 모노로 합치는 편이 안정적인 경우가 많다.

연결 예시 C) 노트북·휴대폰 반주 음원 — 3.5mm 스테레오는 L·R·공통 세 가닥. 3.5mm → 6.35mm ×2 정상 케이블로 나눠 스테레오 DI/아이솔레이터로 받고 믹서 2채널(또는 모노로 합쳐 1채널). 노트북은 전원 어댑터를 꽂았을 때 험이 커지는 경우가 많으니 GROUND LIFT를 먼저 시험한다.

연결 예시 D) 케이블이 길거나 험이 나는 현장 — DI 없이 언밸런스로 15m 이상 끌면 잡음·험을 그대로 받고 고음이 둔해진다. DI를 무대 악기 옆에 두면 언밸런스 구간이 3m로 짧아지고, 긴 구간(30m도 가능)은 밸런스 XLR이 담당해 조용하고 또렷하다. DI는 믹서 옆이 아니라 무대의 악기 가까이 둔다 — 이것이 DI를 쓰는 이유 그 자체다.

⚠ 안전 — 반드시 말할 것 ① GROUND LIFT는 오디오 케이블 실드(1번 핀)를 끊는 기능이지 AC 전원의 안전 접지를 제거하는 기능이 아니다. 험을 잡겠다고 전원 플러그의 접지 핀을 뽑거나 접지를 끊는 어댑터를 끼우지 말 것 — 감전 사고로 이어진다. ② 일반 DI 박스에 파워앰프의 스피커 출력을 넣지 말 것 — “speaker-level input 지원”이 매뉴얼에 명시된 DI만 지정된 방법으로 쓴다. ③ 3.5mm의 L과 R을 임의로 붙여(합선) 연결하지 말 것 — 기기가 손상된다.

헤드룸 — 지금 신호 레벨과 클리핑 지점(한계) 사이에 남은 여유 공간. 헤드룸이 없으면 순간적으로 큰 소리가 들어왔을 때 바로 찌그러진다. “컵 위에 남은 빈 공간”이 헤드룸이다.

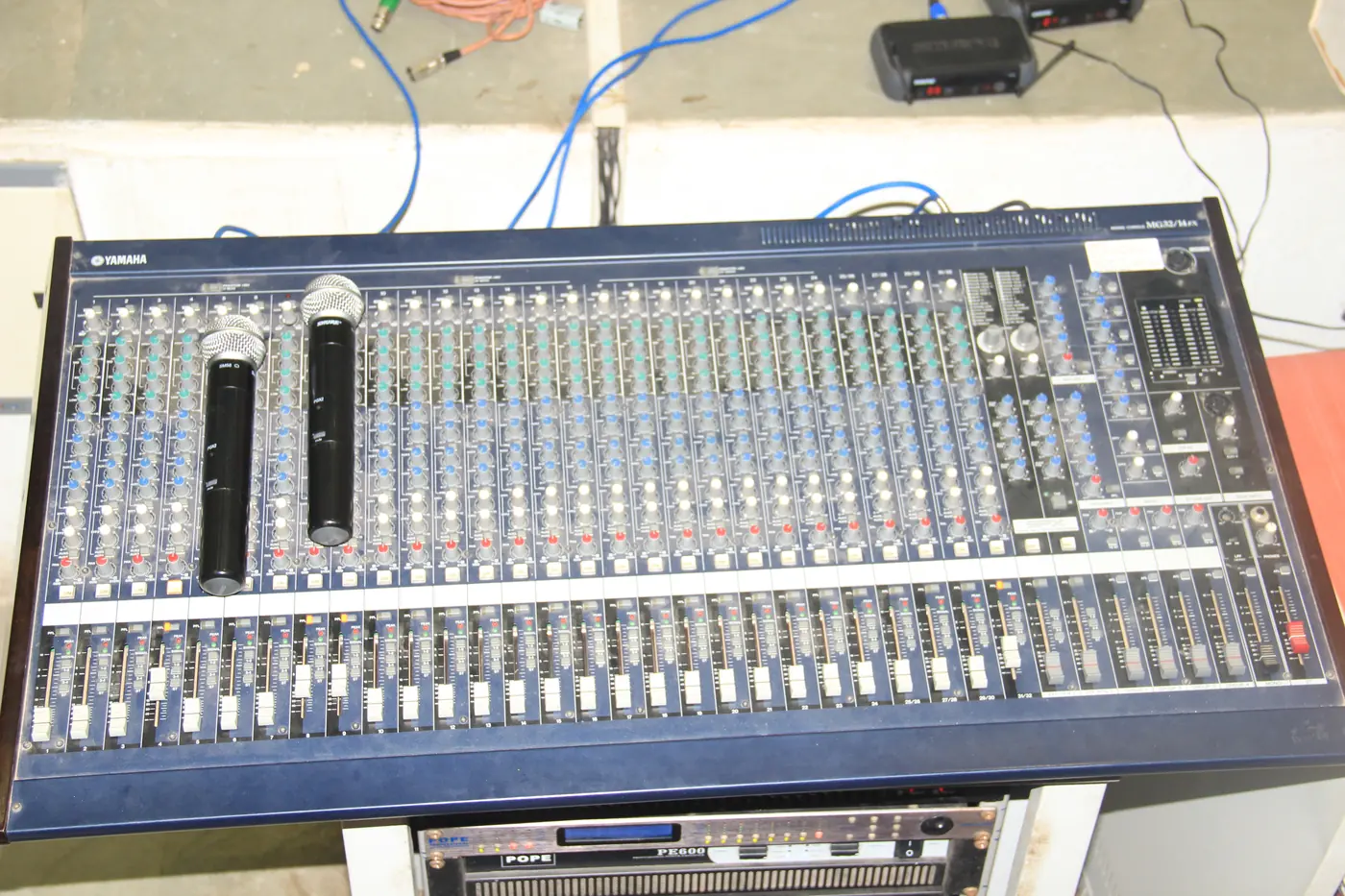

믹서에서 게인이 어디 있나 — 세로 한 줄이 채널 하나이고 신호는 위(입력)에서 아래(페이더)로 흐른다. 세로줄 맨 위 노브가 게인, 가운데가 EQ(5장), 맨 아래 손잡이가 페이더(볼륨)다. 게인을 건너뛰고 페이더만 올리면 잡음까지 커진다 — 이 순서가 게인 스테이징이다.

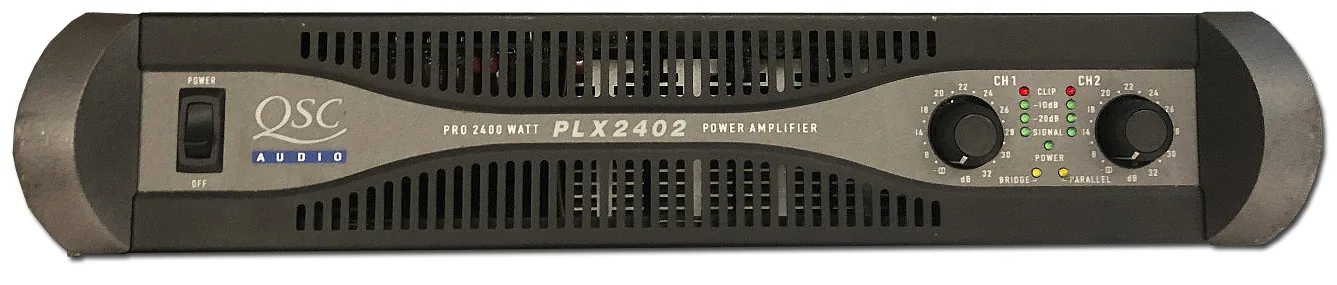

앰프 앞면의 CLIP 표시등 — CH1·CH2 노브는 각 채널의 감쇠(볼륨), 그 옆 CLIP 표시등이 이 장에서 본 클리핑이다. 예배 중 CLIP이 계속 켜지면 게인이나 볼륨을 내려야 한다. 노브 아래 작은 BRIDGE·PARALLEL 표시등은 지금 앰프의 모드를 알려 준다(7장).

⚠ 앰프-스피커 연결의 기본 출발점 — ① 전원을 끈 상태에서 케이블을 연결·분리한다(연결 전 뮤트). ② 스피커 임피던스와 앰프 정격이 맞는지 확인한다. ③ 무작정 볼륨을 최대로 올리지 않고 정격 출력 안에서 쓴다. ④ 켤 때는 앰프를 맨 마지막에 켠다. 이 항목들은 장비·현장마다 조건이 다를 수 있는 출발점이며 실제 값은 항상 매뉴얼과 현장 확인이 우선이다.

• 5장 HPF 프리셋 → 소리로 듣기 ▶ → Frequency 슬라이더를 올리며 저음이 사라지는 걸 들려준다. “목소리 대역만 남죠?”
• A/B 비교(우회) 버튼을 눌렀다 뗐다 하며 “이게 3번 원칙입니다.”
• 벨 EQ로 바꿔 Q를 넓게/좁게 움직이며 “Q는 붓의 굵기입니다. 넓은 붓, 가는 붓.”
• 주파수 감각 지도에서 대역 버튼을 눌러 “웅웅거리면 여기, 먹먹하면 여기, 쏘면 여기”를 짚어준다.
• 확인 후 정지.

• 6장 구성 버튼 3개를 차례로 누른다. 특히 ‘모노 · 좌우 같은 신호’에서 멈추고 “스피커 두 대인데 모노입니다”를 강조.
• ‘스테레오’로 바꿔 좌·중·우 좌석 설명이 서로 달라지는 것을 짚어준다.
• 청취 데모(이어폰 권장): 모노 → 스테레오 → 한쪽 채널만 연결 순서로 들려준다. 마지막 버튼에서 “지금 높은 음이 사라졌습니다”를 반드시 말로 짚는다. 이어폰이 없으면 노트북 스피커로도 스테레오/한쪽만은 구분된다.
• 비교표를 한 번 훑고 “자리에 따른 차이” 행만 강조.

정의 — 모노(Mono)는 L과 R에 같은 프로그램 신호를 보내는 구성이다. 스피커가 1대여도 모노이고, 좌우 2대에 똑같은 소리를 보내도 모노이며, 천장에 8대를 달아도 모두 같은 내용이면 모노다. 스테레오(Stereo)는 L과 R에 서로 다른 신호를 실어 좌우 위치감을 만드는 구성이다. 좌우에 다른 정보가 실려 있고 듣는 사람이 L·R 사이의 적절한 위치에 있어서 그 차이가 의미를 가질 때 비로소 성립한다.

교회 현장 적용 네 가지 — ① 설교·기도·광고: 회중석 대부분이 L·R 정중앙이 아니므로 좌우에 같은 신호를 보내는 모노 구성이 실용적인 경우가 많다. ② 찬양팀 라이브: 대개 모노로 합쳐 보내는 편이 안정적이다. 좌우 폭을 주려면 공간과 좌석 배치를 먼저 확인하고 조금씩 시도한다. ③ 반주 음원·영상 재생: 원본이 스테레오라면 L과 R을 모두 받아야 소리가 빠지지 않는다. 필요하면 믹서·재생기기에서 모노로 합친다(sum). ④ 영유아실·로비 등 별도 구역: 구역마다 볼륨·내용이 달라야 한다면 그건 스테레오가 아니라 서로 다른 두 개의 모노 회선이며, 7장의 앰프 Stereo 모드가 이 용도다.

⚠ 두 가지 주의 — ① 스테레오 음원을 한쪽 케이블만 꽂아 받지 말 것. 반대쪽에만 있던 코러스·효과음이 통째로 사라져도 소리는 나기 때문에 알아차리기 어렵다. ② 모노로 합칠 때는 좌우에 서로 반대 위상으로 들어 있던 성분이 상쇄되어 줄거나 사라질 수 있다(1장 위상과 같은 원리). 중요한 음원은 모노로 합친 상태로 한 번 들어보고 확인하는 습관이 좋다.

• 스피커 장의 뒷면 비교 도해를 띄우고 왼쪽(액티브)·오른쪽(패시브)을 나란히 짚는다.

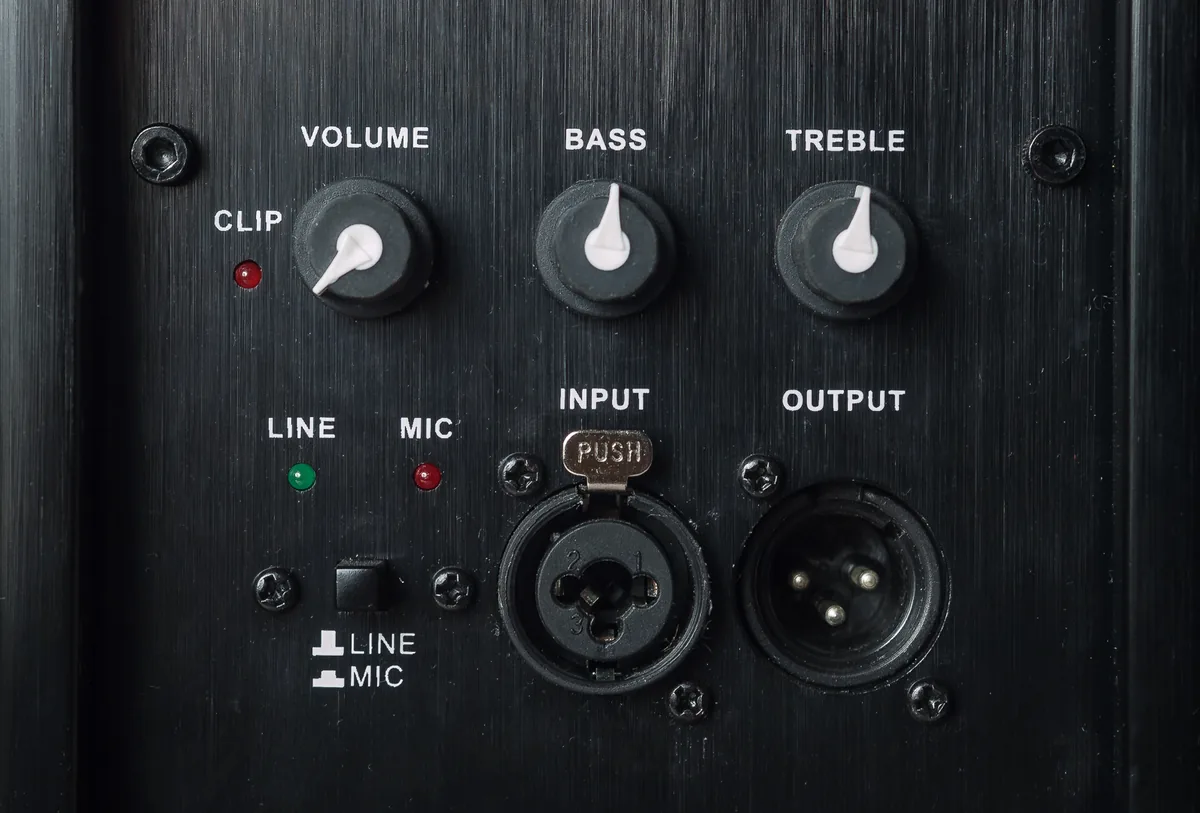

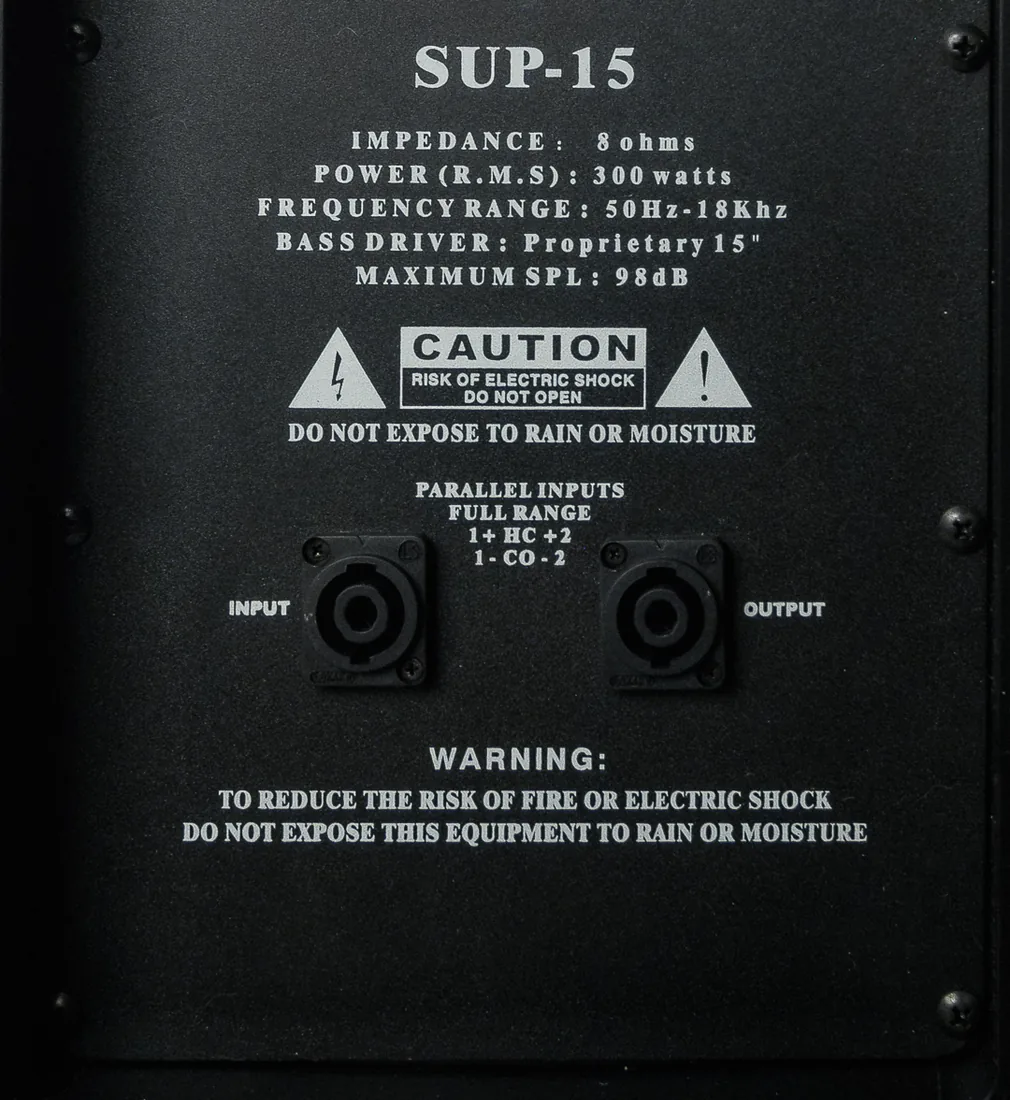

• 실물 뒷면 사진 두 장을 확대해서 보여준다 — 액티브는 VOLUME·BASS·TREBLE·CLIP, 패시브는 SpeakON 두 개와 8Ω/300W 표기뿐.
• 가능하면 실제 본당 스피커를 손으로 가리키며 “저건 어느 쪽일까요?”를 물어보고, 케이블이 어디서 오는지로 함께 추론한다.

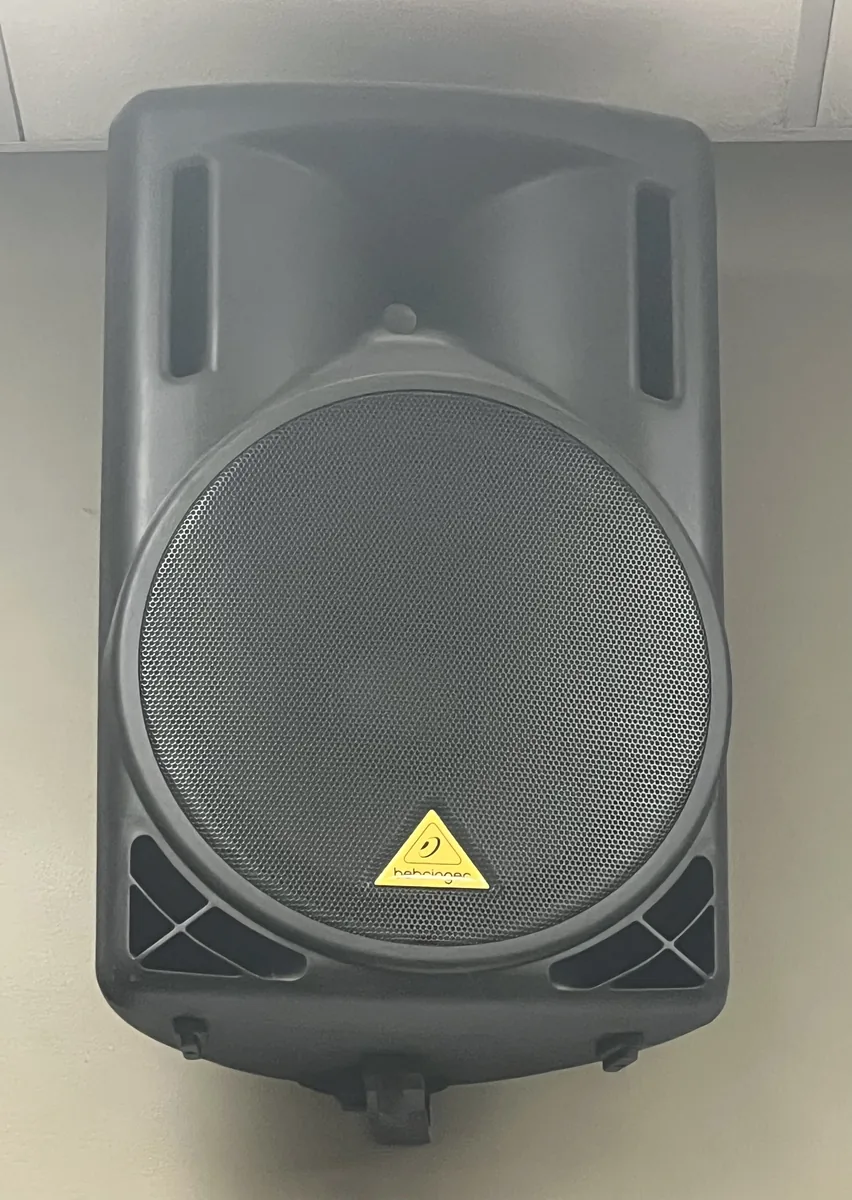

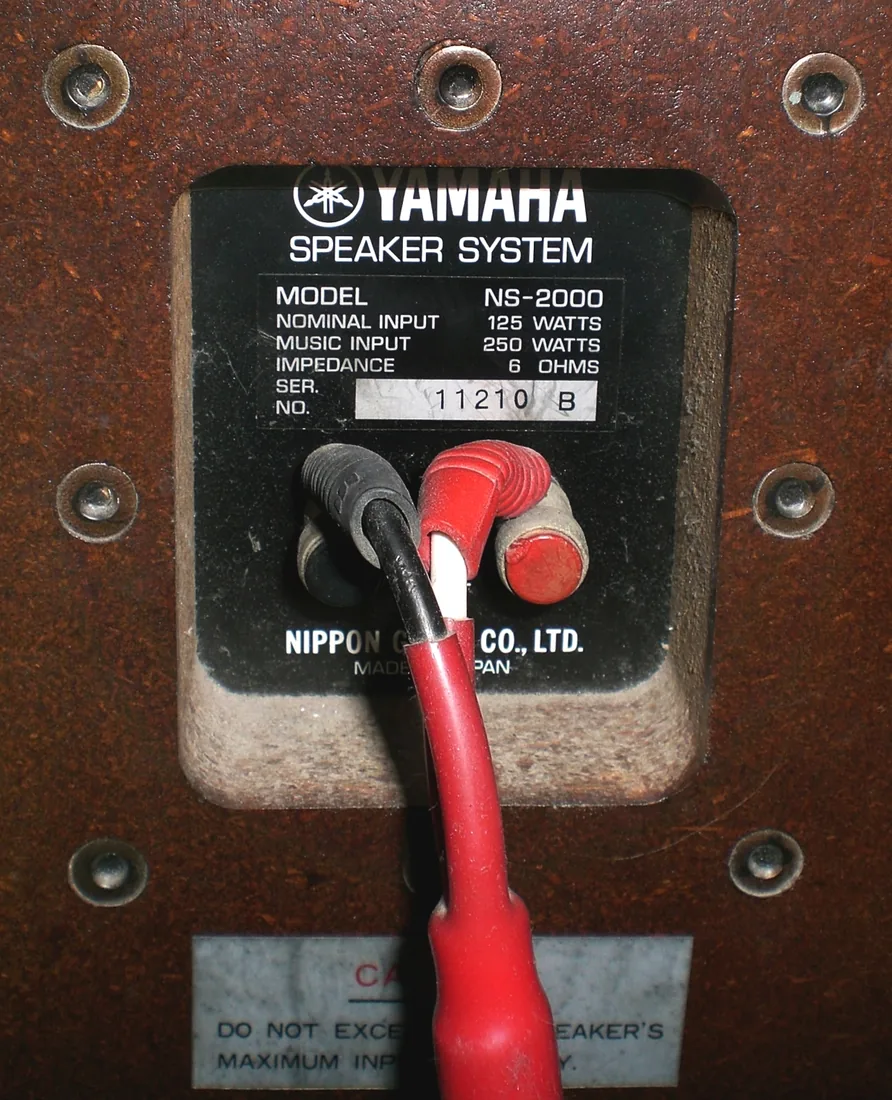

정의 — 패시브 스피커는 안에 파워앰프가 없다. 외장 파워앰프가 반드시 필요하고, 앰프의 SPEAKER OUT에서 나온 스피커 레벨 신호를 스피커 케이블(SpeakON·바인딩 포스트)로 받는다. 스피커 자체에는 보통 AC 전원이 없다. 액티브(파워드) 스피커는 안에 파워앰프가 내장되어 믹서의 라인 레벨을 밸런스 XLR/TRS로 바로 받고, 대신 스피커마다 AC 전원이 필요하다. 뒷면에 입력 선택·LEVEL(GAIN) 노브·CLIP LED·LINK OUT·DSP/EQ 스위치가 붙어 있기도 하다.

현장 확인 사례 네 가지 — ① 소리가 아주 작게만 난다: 패시브 스피커에 믹서 라인 출력이 직접 연결되어 있지는 않은지, 파워앰프 전원이 꺼졌거나 볼륨이 내려가 있지 않은지 확인. ② 한쪽 스피커만 소리가 안 난다: 액티브면 그 스피커의 전원 스위치와 콘센트부터, 패시브면 앰프의 그 채널과 스피커 케이블부터 — 확인 순서가 종류에 따라 다르다. ③ 새 스피커를 추가한다: 패시브면 앰프의 남는 채널과 최소 임피던스를, 액티브면 그 자리에 콘센트가 있는지를 먼저 확인. ④ 둘이 섞여 있다: 본당은 패시브(파워앰프 랙), 영유아실·야외는 액티브인 교회가 많다. 스피커마다 어느 쪽인지 표시해 두면 사고를 줄일 수 있다.

극성(+/−) — 바인딩 포스트 방식은 좌우 스피커에서 극성을 똑같이 맞춰야 한다. 한쪽만 반대로 물리면 1장에서 본 역상이 되어 저음이 상쇄되고 소리가 얇아진다.

⚠ 절대 하면 안 되는 연결 ① 파워앰프의 SPEAKER OUT을 액티브 스피커의 LINE IN에 꽂지 말 것 — 라인 입력에 스피커 레벨의 큰 신호가 들어가면 입력단이 손상된다. ② 믹서 라인 출력을 패시브 스피커에 직접 연결하지 말 것 — 충분한 소리가 나지 않는다(“아주 작게만 난다”면 이 실수를 의심). ③ 파워앰프의 SPEAKER OUT을 다른 앰프나 믹서 입력에 꽂지 말 것. ④ 액티브 스피커의 LINK/THRU OUT은 스피커 출력이 아니다 — 다음 액티브 스피커의 LINE IN으로 가는 라인 레벨이며 패시브를 물려도 소리가 나지 않는다. ⑤ 패시브를 여러 대 병렬로 물리면 합성 임피던스가 내려간다 — 앰프의 최소 임피던스를 넘어서면 보호 동작하거나 손상된다.

연결하기 전 30초 자가 점검 — ① 이 스피커 뒤에 전원 코드가 있는가? ② 뒤판에 노브·LED가 있는가? ③ 지금 잡고 있는 케이블은 신호 케이블(XLR/TRS)인가 스피커 케이블(SpeakON/바인딩 포스트)인가? ④ 이 케이블이 나오는 곳은 믹서인가 파워앰프의 SPEAKER OUT인가? 네 가지가 서로 맞아떨어질 때만 꽂는다.

• 7장 모드 버튼 3개를 차례로 누르며 신호 경로도가 바뀌는 걸 보여준다. Bridge에서 스피커가 한 대로 합쳐지는 순간을 손가락으로 짚는다.
• CH B의 위상 표시가 ‘정상 위상 (+)’ → ‘반대 위상 (−)’으로 바뀌는 것을 반드시 짚어준다. “이게 Bridge의 핵심입니다.”
• 비교표에서 ‘연결하는 스피커’ 행과 ‘최소 임피던스’ 행(빨간 칸)을 강조.
• 빨간 안전 경고 박스를 화면에 띄운 채로 다섯 항목을 읽는다. 여기서는 속도를 늦춘다.

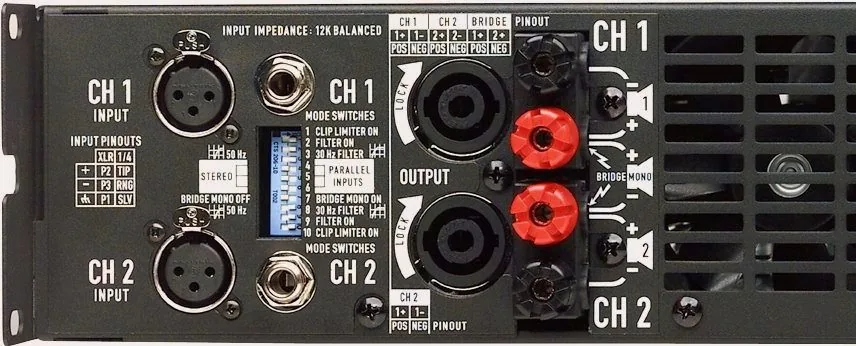

• 실물 앰프가 있으면 뒤판을 직접 보여준다. 없으면 뒤판 사진이라도 준비. 실제 스위치와 단자를 손으로 짚는 게 그림 열 장보다 낫다.
• 마지막으로 ‘스위치를 만지기 전 3초 자가 점검’ 3단계를 함께 읽는다.
• Ω·W 장으로 넘어가 JBL JRX215 계산기를 실제로 조작한다. 프리셋 버튼 ① 「JRX215 2대 병렬」 → 총 부하 4Ω 경계선(노란색)·1대당 250W, ② 「위험 예시 · 4대 병렬」 → 2Ω 위험(빨간색) 두 가지만 보여준다. 값을 바꿔도 공식은 그대로이고 숫자만 바뀐다는 점을 한 문장으로 짚는다.
• 교육용 가상 출력표에서 “Stereo 최소 4Ω / Bridge 최소 8Ω”이 서로 다르다는 점을 짚는다. “이건 예시 숫자이고 여러분 앰프 숫자는 매뉴얼에 있습니다”를 반드시 말한다.
• 시간이 남으면 500W·8Ω vs 500W·4Ω 전류 비교표(7.91A vs 11.18A)를 1줄로만 보여준다. 시간이 없으면 생략한다.

Parallel을 오해하지 말 것 — ‘Parallel(병렬)’은 입력 신호를 두 채널이 나눠 쓴다는 뜻이지 출력 단자를 서로 묶으라는 뜻이 아니다. 신호만 나눠 쓰고 힘은 각 채널이 따로 낸다. 스피커는 여전히 OUT A에 1대, OUT B에 1대로 각각 연결한다. 단자·스위치의 실제 동작은 제조사·모델마다 다르므로 반드시 매뉴얼에서 확인한다.

Bridge는 왜 소리가 커지나 — 두 채널이 서로 반대 방향으로 스피커를 밀고 당겨 스피커에 걸리는 전압이 대략 2배가 된다. 그만큼 출력이 늘지만 각 채널이 느끼는 부하는 더 무거워져서 허용 최소 임피던스가 대개 두 배로 올라간다(예: Stereo에서 4Ω까지 되던 앰프가 Bridge에서는 8Ω 이상만). 실제 값은 모델마다 다르니 반드시 매뉴얼의 수치를 확인한다.

우리 교회라면 어느 모드일까 — ① 본당 좌우에 같은 소리: 6장의 모노 구성이다. Parallel로 한 신호를 두 채널에 주거나, 믹서에서 같은 신호를 IN A·IN B에 각각 보내고 Stereo로 쓴다. 어느 쪽이든 스피커는 A에 1대, B에 1대. ② 본당과 영유아실 볼륨을 따로: 서로 다른 두 신호가 필요하므로 Stereo로 두 채널을 독립 사용한다(이름만 Stereo, 실제로는 독립된 두 모노 회선). ③ 서브우퍼 1대에 큰 출력: Bridge의 대표 용도지만 스피커 임피던스가 Bridge 최소 임피던스 조건을 만족하는지 먼저 확인하고, 확신이 없으면 손대지 않는다.

스위치를 만지기 전 3초 자가 점검 — ① 이 앰프에 스피커를 몇 대 연결할 것인가?(2대면 Stereo 또는 Parallel, 1대에 큰 출력이 필요할 때만 Bridge 검토) ② 두 스피커에 같은 소리인가 다른 소리인가?(같으면 Parallel, 다르면 Stereo) ③ Bridge를 고려한다면 매뉴얼의 최소 임피던스와 배선 방법을 지금 확인했는가? 확인하지 못했다면 오늘은 Bridge를 쓰지 않는다.

⚠ Bridge 안전 경고 다섯 항목 — 어떤 경우에도 생략하지 않는다 ① 최소 임피던스·배선 방법·정격 출력은 반드시 해당 앰프 매뉴얼에서 확인한다. 다른 앰프의 방식이나 인터넷 일반론을 그대로 적용하면 안 된다. ② 출력 단자를 임의로 접지(그라운드)에 연결하지 않는다 — Bridge에서는 양쪽 단자 모두에 신호가 실려 있어 한쪽을 접지에 물리면 앰프가 손상된다. ③ Bridge 상태에서 채널별로 스피커를 따로 연결하지 않는다 — 두 채널이 합쳐서 스피커 1대를 구동하는 방식이다. ④ 연결과 모드 변경은 전원을 끈 상태에서 하고, 켤 때는 앰프를 마지막에 켠다. ⑤ 확신이 없으면 Bridge를 쓰지 않는다 — Stereo나 Parallel로도 대부분의 예배 현장은 충분하다.

임피던스(Ω)와 와트(W) 용어 — 임피던스는 스피커가 앰프에게 주는 부하의 크기로, Ω이 작을수록 앰프는 더 큰 전류를 흘려야 하고 더 뜨거워진다. 그래서 앰프에는 최소 허용 임피던스가 정해져 있다. 명목 임피던스(nominal impedance) — 실제 임피던스는 주파수에 따라 계속 변하므로 제조사가 대표값 하나를 정해 4Ω·8Ω·16Ω으로 표기한다. 초보자는 명판·매뉴얼의 명목값으로 계산하면 된다. 와트 — 앰프의 W는 “그 임피던스에서 낼 수 있는 정격 출력”, 스피커의 W는 “견딜 수 있는 전력”으로 뜻이 다르다. 표기 기준(continuous·AES·RMS·program·peak)도 제조사마다 달라 숫자만 보고 직접 비교하면 안 된다 — 비교한다면 continuous 기준끼리 본다.

출력표에서 꼭 읽어야 할 것 — ① 같은 앰프라도 4Ω에서 8Ω보다 큰 W가 나오는 경우가 많지만 정확히 2배라는 보장은 없다. ② “지원하지 않음”이 곧 최소 허용 임피던스다. ③ Stereo의 최소 Ω과 Bridge의 최소 Ω은 다르다. Stereo는 4Ω까지, Bridge는 8Ω까지인 앰프가 흔하다. Bridge 최소 8Ω 앰프에 4Ω 스피커를 물리지 말 것.

“앰프 W는 스피커 W보다 작아야 한다”도, “무조건 2배”도 정답이 아니다 — 너무 작은 앰프를 억지로 크게 쓰면 클리핑이 생기고 그 찌그러진 신호가 오히려 고음 유닛(트위터)을 태울 수 있다. 너무 큰 앰프를 제한 없이 쓰면 실수 한 번에 스피커 정격을 넘겨 손상시킨다. 실제로 확인할 것은 ① 제조사 권장 조합 ② continuous 기준의 여유 ③ 리미터 설정 ④ 평소 헤드룸이다. 확신이 없으면 지금 쓰는 조합을 그대로 두고 매뉴얼과 담당자에게 확인한다.

공식은 검산용으로만 — P = V² / R · V = √(P × R) · I = √(P ÷ R) (P=전력W, V=전압Vrms, R=임피던스Ω, I=전류Arms). 예시: 300W·8Ω → 약 49.0V · 6.12A / 500W·8Ω → 약 63.25V · 7.91A / 500W·4Ω → 약 44.72V · 11.18A. 같은 500W인데 4Ω에서 전류가 약 1.4배 — 이것이 낮은 Ω이 앰프에 부담인 이유다. 실제 앰프 출력을 이 공식만으로 추정하면 안 되고 반드시 제조사 정격표를 쓴다. 계산기 ④번 칸이 입력할 때마다 같은 계산을 자동으로 보여준다.

JRX215 계산기 프리셋 세 가지 — 1대: 8Ω 그대로, 최소 4Ω 앰프에서 여유 있음(안전). 2대 병렬: 8÷2 = 4Ω, 최소치와 정확히 같아 여유가 없다 — 매뉴얼 확인 후에만, 통풍 확보. 4대 병렬: 8÷4 = 2Ω, 최소 4Ω 앰프에서 위험 · 연결 금지. 강의에서는 2대(경계)와 4대(위험) 두 번만 눌러 색이 바뀌는 것을 보여준다.

Ω 사용 예시 A~D — A) 최소 4Ω 앰프 + 8Ω 1대: 총 8Ω ≥ 4Ω, 여유 있는 가장 흔한 구성(채널마다 따로 계산한다). B) 최소 4Ω + 8Ω 2대 병렬: 8÷2 = 4Ω으로 최소치와 같아 매뉴얼이 허용할 때만, 통풍 확보. 스피커의 THRU/OUTPUT으로 이어 무는 것이 바로 이 병렬 연결이다. C) 최소 4Ω + 4Ω 2대 병렬: 4÷2 = 2Ω < 4Ω, 하지 말 것 — 소리가 나도 안전한 것이 아니다. 다른 채널·다른 앰프를 쓰거나 임피던스가 높은 스피커를 고른다. D) Bridge 최소 8Ω 앰프 + 8Ω 1대: 모드 스위치 위치, 매뉴얼이 지정한 출력 단자와 배선, Bridge에서의 최소 임피던스, 정격 출력을 모두 확인한다.

이 계산이 성립하지 않는 경우 — ① 서로 다른 임피던스·다른 모델을 섞어 병렬로 물리면 R÷N도 출력 균등 분배도 성립하지 않는다(일반식 1/R총 = Σ 1/R, 예: 8Ω+4Ω 병렬 ≈ 2.67Ω). ② 스피커 케이블의 저항 손실은 계산에 넣지 않았다 — 길고 가는 케이블일수록 실제 도달 전력이 줄어든다. ③ 실제 임피던스는 주파수에 따라 변하므로 명목값 계산은 대략적 기준일 뿐이다. ④ Bridge 모드에서는 이 계산기를 그대로 쓰지 않는다 — 여기 판정은 Stereo(채널별) 기준이며 Bridge는 별도 정격·별도 최소 임피던스를 매뉴얼에서 따로 확인해야 한다.

JBL 공식 각주(250 W와 1000 W의 차이) — Power Capacity(250 W)와 Peak Power Capacity(1000 W)는 6 dB crest factor의 랜덤 노이즈로 100시간 시험한(IEC 방식) 평균 전력 용량과 피크 전력 용량이다. 1000 W는 순간 피크일 뿐 앰프 연속 출력을 1000 W로 맞추라는 뜻이 절대 아니다. 앰프를 고를 때 보는 값은 공식 권장 250–500 W @ 8 Ω이다.
